Išsiplėtimo varžtai: vienas neteisingas pasirinkimas ir visa siena gali būti visiškai prarasta

Lentynos pakabinimas, vandens šildytuvo montavimas, oro kondicionieriaus kondensatoriaus tvirtinimas – tai atrodo paprasti darbai. Tačiau tikrasis išsigelbėjimas slypi tuose keliuose nepretenzinguoseišsiplėtimo varžtai. Pasirinkite teisingai, ir jie išliks dešimtmetį. Pasirinkę neteisingai, vieną vakarą išgirsite nuobodų trenksmą, kai jūsų sieninė įranga, įranga ir aplinkiniai papuošimai susilieja. Prarandama ne tik sulaužyti daiktai – tai laikas, ramybė ir galbūt saugumas.

Išsiplėtimo varžto praktiškumas slypi ne tame, kaip jis atrodo sudėtingas. Tai priklauso nuo to, ar ji tinkamai atitinka sienos tipą, apkrovą ir aplinką.

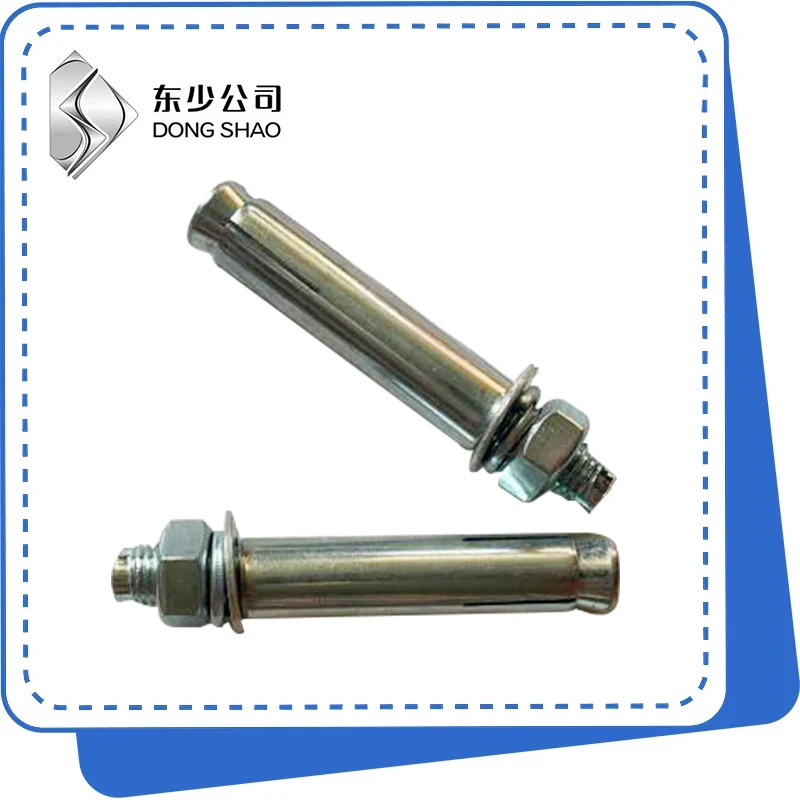

Ką iš tikrųjų daro išsiplėtimo varžtas

Išsiplėtimo varžto esmė paprasta: jis sukimosi užveržimo veiksmą paverčia fiksuojančiu plėtimosi veiksmu.

Kai pasukate veržlę, varžto velenas išsitraukia į išorę, smailėjantį galą įtraukdamas į išsiplėtimo įvorę. Rankovė yra išstumta į išorę, tvirtai prigludusi prie išgręžtos skylės sienelių. Kuo tvirčiau pasukate, tuo tvirčiau užsifiksuoja. Kritinis taškas yra toks – jis priklauso nuo mechaninio blokavimo, o ne tik nuo trinties. Kol anga yra teisinga ir rankovė tinkamai išsiplečia, net vibracija jos lengvai neatlaisvins.

Pagrindinį procesą sudaro tik trys etapai:

1. Išgręžkite tikslaus dydžio skylę sienoje

2. Bakstelėkite išsiplėtimo varžtą į skylę

3. Priveržkite veržlę, išplėskite įvorę ir užbaikite inkarą

Veiksmai yra apgaulingai paprasti. Tačiau suklaidinsite bet kurią detalę, o rezultatas bus visiškai kitoks.

Pirmiausia pažiūrėkite į sieną, tada į varžtą

Tai pirmoji nepalaužiama pasirinkimo taisyklė: ne kiekvienas išsiplėtimo varžtas veikia kiekvienoje sienoje.

Sunki tiesa: dauguma nukritusių lentynų ir sugriuvusių įtaisų atsiranda ne dėl prastos varžtų kokybės. Taip nutinka todėl, kad montuotojas niekada nesuprato, į kokią sieną gręžiasi. Įsmeigus standartinį betoninį išsiplėtimo varžtą į tuščiavidurę plytų sieną – plyta įtrūksta tuo metu, kai plečiasi mova. Pirmą dieną jaučiasi tvirtai. Antrą dieną jis jau laisvas.

Didesnis ne visada yra geresnis

Yra natūralus instinktas: eik daugiau. Jei M6 laikys, kodėl gi nenaudoti M10? Tai klaida.

Plėtimo varžto keliamoji galia priklauso nuo dviejų veiksnių: paties varžto stiprumo ir sienos laikymo stiprumo. Kai varžtas viršija sienos ribą, gedimas nebus varžtas, o pati siena. Skylės kraštas trupa, o aplinkui esantis betonas ar plyta išplyšta.

Toliau pateikiami įprastų kieto betono dydžių ištraukiamų apkrovų diapazonai.

Pasirinkimo logika: pirmiausia apskaičiuokite apkrovą, pasirinkite dydį, tada pritaikykite saugos koeficientą bent 2x. Jei jūsų įranga sveria 50 kg, M8 yra daugiau nei pakankamai. Nereikia keltis iki M10.

Diegimas: aštuoniasdešimt procentų problemų kyla būtent čia

Montavimo kliūtis yra labai maža. Būtent todėl tiek daug žmonių nudega dėl mažų smulkmenų.

1. Skylės skersmuo – vienas milimetras daro skirtumą

Ant gaminio pakuotės nurodytas reikiamas grąžto dydis. M10 išsiplėtimo varžtui reikia 12 mm skylės.

• Per mažas: Varžtas neįsis. Jį spaudžiant, pažeidžiama išsiplėtimo įvorė, todėl išsiplėtimas yra netolygus ir stipriai sumažėja laikymo galia.

• Per didelė: įvorė negali suimti skylės sienelės, kai ji plečiasi. Inkaras praktiškai nenaudingas.

Teisinga praktika: naudokite suportus, kad patikrintumėte grąžto skersmenį, arba naudokite gamintojo rekomenduojamą antgalį. Niekada neįvertinkite.

2. Skylės gylis – per mažas, vadinasi, nelaikomas

Skylė turi būti gilesnė už efektyvų varžto įdėjimo ilgį. Nykščio taisyklė: skylės gylis = varžto ilgis + 5–10 mm papildomai. Taip užtikrinama, kad visa išsiplėtimo įvorė visiškai atsidurtų skylės viduje, kad smailėjantis galas galėtų tinkamai išsiplėsti.

Jei skylė yra per sekli, įvorė niekada iki galo neįeina į skylę. Išsiplėtimas vyksta už skylės ribų, ir jūs nieko nepasiekėte.

3. Skylių valymas – praleiskite tai ir galbūt negręžkite

Tai vienintelis labiausiai apleistas žingsnis. Gręžiant susidaro daug dulkių. Jei neišpūsite dulkių:

• Dulkės užpildo tarpą tarp išsiplėtimo įvorės ir skylės sienelės, sukurdamos tepimo sluoksnį

• Rankovė negali tvirtai priglusti prie sienos

• Laikymo stiprumas gali sumažėti nuo 30% iki 50%

Teisinga praktika: naudokite pūtimo lemputę arba suslėgtą orą, kad kruopščiai išvalytumėte dulkes iš skylės. Sekite šepetėliu, kad išvalytumėte sienas.

4. Priveržimo momentas – tvirtesnis ne visada stipresnis

Kai įvorė visiškai išsiskleidžia ir priglunda prie skylės sienelės, papildomas sukimo momentas tik ištempia varžtą. Per didelis priveržimas gali:

Nuleiskite kaklą ir sulaužykite varžtą
Per daug išplėskite ir deformuokite įvorę, sumažindami jos atspyrimo galimybę

Teisinga praktika: sustokite, kai jaučiate aiškų pasipriešinimo padidėjimą, paprastai po 1,5–2 apsisukimų po pradinio kontakto. Kritinės įrangos atveju naudokite dinamometrinį raktą ir vadovaukitės gamintojo nurodyta verte.

Dažni gedimų scenarijai ir diagnostika

 Specialūs scenarijai ir sprendimai

Montavimas prie lubų

Apkrovos kryptis ant lubų skiriasi nuo sienos. Išsiplėtimo varžtai čia veikiau veikiami tempimo, o ne šlyties. Esant tokio paties dydžio varžtams, lubų apkrova yra maždaug pusė sienos talpos. Visada naudokite išsiplėtimo varžtus su įmontuotomis poveržlėmis nuo atsipalaidavimo ir užtikrinkite tinkamą įterpimo gylį.

Drėgna arba lauko aplinka

Standartiniai cinkuoti išsiplėtimo varžtai lauke surūdys per metus. Vietoj to naudokite karštai cinkuotus arba nerūdijančio plieno (304/316) varžtus. Pakrantės ar cheminių medžiagų aplinkoje vienintelis pasirinkimas yra 316 nerūdijantis plienas.

Vibracinė įranga

Oro kondicionavimo kondensatoriai, kompresoriai ir kita vibruojanti įranga sukuria nuolatinį judėjimą, kuris gali palaipsniui atlaisvinti įprastus išsiplėtimo varžtus. Naudokite fiksavimo veržles arba cheminius inkarus, o montavimo metu užtepkite sriegio fiksavimo mišinio.

Išvada: mažas dydis, didelis pasekmes

Kuklus dydis anišsiplėtimo varžtasslepia savo tikrąją svarbą. Nedidelė dalis, kainuojanti vos kelis dolerius, neteisingai parinkta arba blogai sumontuota, gali sugriauti visą įrangą, visą dekoratyvinę sieną ar net visą saugos sistemą.

Norint teisingai pasirinkti, reikia tik trijų dalykų:

1. Ar žinote savo sieną – betoną ar tuščiavidurę plytą? Bet koks izoliacinis sluoksnis?

2. Apskaičiuokite savo apkrovą – koks svoris? Statinis ar dinaminis?

3. Vykdykite procedūrą – naudokite tinkamą grąžtą, išvalykite skylę ir tinkamai priveržkite.

Išsiplėtimo varžto montavimas turi žemą įėjimo barjerą. Tačiau kiekviena smulkmena nulemia, kiek laiko ji laikysis. Dėl to nepasikliaukite nuojauta.
